В промышленной автоматизации и управлении процессами сбои систем могут иметь катастрофические последствия, поэтому целостность систем безопасности имеет первостепенное значение.Системы контроля безопасностипредставляют собой вершину высокой безопасности, надежности и технологичности. Эти системы индивидуально разрабатываются для решения самых сложных задач, связанных с безопасностью, и тщательно разрабатываются с нуля для защиты вашего имущества, персонала и окружающей среды.УВНТЭКСерия UW предлагает два уровня сертифицированной безопасности, соответствующие конкретному уровню риска вашего приложения.
A система контроля безопасности— это специализированная отказоустойчивая система, предназначенная для мониторинга процесса или машины и автоматического перевода ее в безопасное состояние при обнаружении потенциально опасной ситуации. В отличие от стандартных систем управления, системы безопасности используют дублированные и разнообразные компоненты, строгие методологии проектирования и сертификацию по международным стандартам, таким как IEC 61508 и IEC 61511, чтобы гарантировать непрерывную работу даже в случае сбоя.
УВНТЭКсистема контроля безопасностиспроектирован так, чтобы максимизировать время безотказной работы и отказоустойчивость. Его прочная конструкция обеспечивает непрерывную работу даже в случае выхода из строя компонентов. Система состоит из трёх основных уровней:
Станция управления безопасностью: мозг операции, в котором размещены все важные модули обработки и ввода-вывода.
Компьютер для программирования и мониторинга: инженерный и человеко-машинный интерфейс (HMI) для настройки, управления и визуализации.
Сетевое оборудование: Промышленная сеть с высоким уровнем безопасности для надежной и безопасной связи.

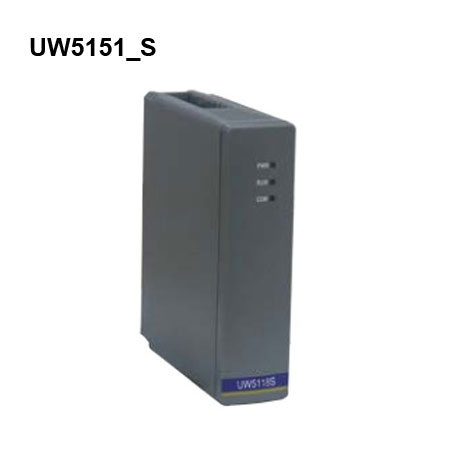

Станция управления безопасностью представляет собой автономный блок, содержащий:

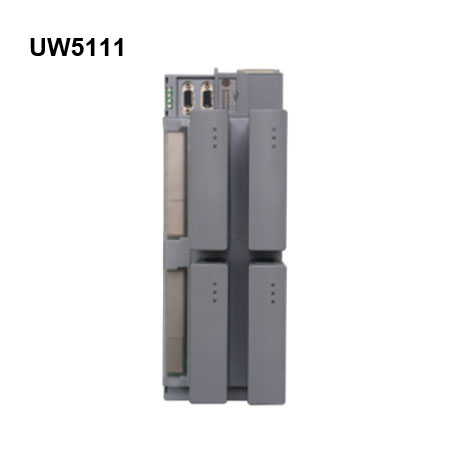

Модуль управления безопасностью (с резервным ЦП)
Модуль аналогового ввода безопасности (AI)
Модуль цифрового ввода безопасности (DI)
Модуль цифрового выхода безопасности (DO)
Модуль сетевого коммутатора
Модуль источника питания (обычно резервный)
Соответствующие клеммные колодки
Эта модульная конструкция использует резервирование аппаратных модулей, отказоустойчивость и модули безопасности высокой доступности, чтобы гарантировать, что ни одна точка отказа не поставит под угрозу функциональность безопасности всей системы.
Высокая надежность и доступность. Благодаря аппаратному резервированию и отказоустойчивостисистема контроля безопасностиминимизирует вероятность внезапных сбоев и обеспечивает непрерывную работу.
Сертификация полноты безопасности: обе системы прошли независимую сертификацию на соответствующие уровни SIL, что обеспечивает стороннюю проверку показателей безопасности.
Высокая адаптируемость: масштабируемая архитектура системы и надежная система ввода-вывода позволяют ее развертывание в широком спектре отраслей, от дискретного производства до сложных технологических процессов.
Внутренняя безопасность и проактивная защита. Благодаря кибербезопасности в своей основе программная платформа активно защищает от вредоносных угроз, которые могут поставить под угрозу функции безопасности.
Многодоменная объектная модель проектирования. Эта технология упрощает процессы проектирования и настройки, сокращает время разработки и снижает вероятность человеческой ошибки.
| Параметр | Система управления безопасностью UW500s | Система управления безопасностью UW510s |
| Соответствие МЭК 61508 | Возможности системы SC2, аппаратное обеспечение SIL2 | Возможности системы SC3, аппаратное обеспечение SIL3 |
| Сертификация безопасности | Сертифицировано по SIL2 | Сертифицирован по SIL3 |
| Режим спроса МЭК 61511 | Подходит для режима низкого и высокого спроса. | Подходит для режима низкого и высокого спроса. |
| Целевые приложения | Процессы, в которых требуемое снижение риска находится в пределах возможностей SIL2. | Процессы, требующие самого высокого уровня снижения риска (SIL3), например, в нефтегазовой, химической и критической инфраструктуре. |
